Profielen uit AHN tbv cad

Datasets AHN
1

Als cad-gebruiker heb ik behoefte aan profielen uit de AHN op basis van een lijn (2 punten). Mijn kennis van GIS is minimaal maar ik kom soms interessante opties tegen. In de volgende post staat een voorbeeld van een link waarbij het resultaat een bestand is met de tussenliggende hoogtes. Maaiveldlijn uit AHN voor dwarsprofielen
Het voorbeeld:

https://ahn.arcgisonline.nl/arcgis/rest/services/Geoprocessing/Profile_AHN3/GPServer/Profile/execute?InputLineFeatures=%7B%22fields%22%3A%5B%7B%22name%22%3A%22OID%22%2C%22type%22%3A%22esriFieldTypeObjectID%22%2C%22alias%22%3A%22OID%22%7D%5D%2C%22geometryType%22%3A%22esriGeometryPolyline%22%2C%22features%22%3A%5B%7B%22geometry%22%3A%7B%22paths%22%3A%5B%5B%5B123487%2C454666%5D%2C%5B123520%2C454588%5D%5D%5D%2C%22spatialReference%22%3A%7B%22wkid%22%3A28992%7D%7D%2C%22attributes%22%3A%7B%22OID%22%3A1%7D%7D%5D%2C%22sr%22%3A%7B%22wkid%22%3A28992%7D%7D&ProfileIDField=OID&DEMResolution=FINEST&MaximumSampleDistance=&MaximumSampleDistanceUnits=Meters&env%3AoutSR=28992&env%3AprocessSR=&returnZ=true&returnM=true&returnTrueCurves=false&returnFeatureCollection=false&f=pjson

Weet iemand of ik zo’n link zelf kan maken met zelf gekozen punten en voor de nieuwste AHN?

Een andere optie is het downloaden van een csv-bestand vanuit de AHN-viewer. Ik merk echter dat deze niet zo nauwkeurig is als de AHN zelf. Vooral niet als ik langere stukken kies.

Groeten,
Reimer.

2

Beste Reimer,
Waar gebruik je het voor?
Wij gebruiken tegenwoordig een stukje python code om het maaiveld van een lijn op te halen. Dan kun je heel makkelijk in .dwg het maaiveld als POLYLINE in profiel tekenen van de lijn die je in bovenaanzicht getekend hebt. Werkt prima, maar is behoorlijk lastig te installeren.

3

Ik wil inderdaad graag in autocad een polyline tekenen als maaiveld. Helaas ben ik niet bekend met Python. Is de code die jullie gebruiken door jullie zelf gemaakt of ook online te vinden? Kun je deze eventueel delen?

4

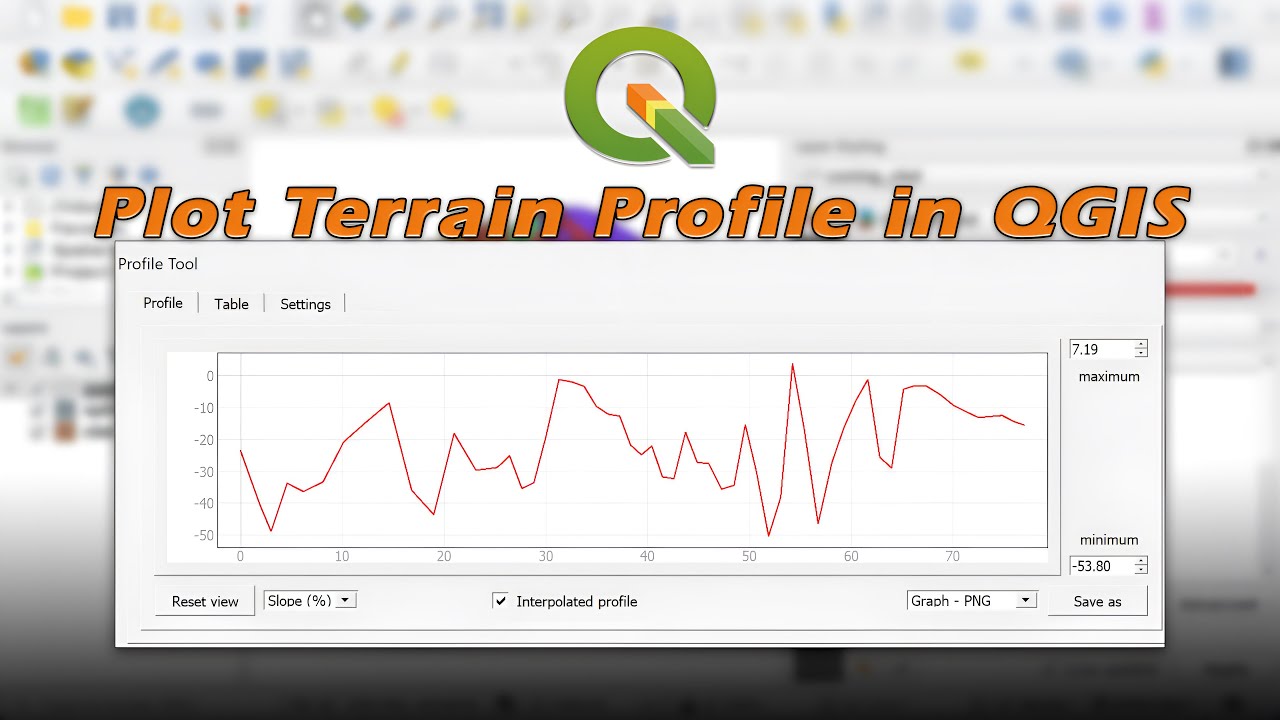

In Qgis kunt je redelijk eenvoudig een profiel genereren uit AHN. Profile tool heet de addon. Import dxf en Export dxf kan allebei.

5

Halam bedankt voor je uitleg. Dit werkt inderdaad erg goed.
Ik ben nog steeds wel nieuwsgierig of ik zo’n link zou kunnen produceren zoals ik in mijn oorspronkelijke vraag heb staan.
